Крепеж, саморезы для сэндвич панелей
Компания КС Строй предлагает большой выбор высококачественного крепежа марки SCORPION (Тайвань) для сэндвич панелей. Основными преимуществами саморезов представленных в нашем каталоге является огромный выбор разных типоразмеров и исключительное качество продукции. В каталоге компании представлены изделия для: выполнения работ по разным основаниям - металлу, бетону; соединения между собой стальных конструкций; крепления фасадных, кровельных материалов. Различные исполнения самоввинчивающихся шурупов отличаются размерами, формой головки и наконечника, профилем и типом распределения резьбы, наличием вспомогательных элементов (рёбер зенкования, гроверных насечек, крыльчатки и т.п.). При изготовлении саморезов соблюдаются внутриорганизационные стандарты и обеспечивается тщательный двухэтапный контроль качества - в собственной и независимых лабораториях.
Саморез SCORPION для крепления профилированных листов между собой
Scorpion (TM) | К Покрытие Kaitex | D3 Тип сверла | НТ Вторая резьба | 19 Диаметр шайбы
|
Наименование |
Ø шайбы, D, мм |
Ø шурупа, d1, мм |
L шурупа, мм |
S сверл., мм |
|
Sc K D RS 14 4,8 х 19 |
14 |
4,8 |
19 |
2 х 1,0 |
|
Предельно допустимые нагрузки |
||
|
Вид нагрузки |
Толщина стали, T (t; T), мм |
Предельная нагрузка, кН |
|
На разрыв |
12,50 |
|
|
На срез |
7,90 |
|
|
На вырыв сталь St37 (350 Н/мм) |
0,5 |
1,0 |
|
1,0 |
1,9 |
|
Саморезы для крепления профлиста на подконструкцию до 6 мм
Scorpion (TM) | К Покрытие Kaitex | D3 Тип сверла | НТ Вторая резьба | 19 Диаметр шайбы
|
Наименование |
Ø шайбы, мм |
Ø шурупа, мм |
L шурупа, мм |
S сверл., мм |
|
SC K D 3 HT 19 5.5x90 |
19 |
5,5 |
90 |
1,5-6,0 |
|
SC K D 3 HT 19 5.5x105 |
105 |
|||
|
SC K D 3 HT 19 5.5x130 |
130 |
|||
|
SC K D 3 HT 19 5.5x150 |
150 |
|||
|
SC K D 3 HT 19 5.5x180 |
180 |
|||
|
SC K D 3 HT 19 5.5x230 |
230 |
|
Предельно допустимые нагрузки |
||
|
Вид нагрузки |
Толщина стали, T (t; T), мм |
Предельная нагрузка, кН |
|
На вырыв Fz в kH сталь ST37 (350 H/мм) |
2,00 3,00 4,00 5,00 |
17,10 |
|
Поперечная нагрузка Fg в kH сталь ST37 (350H/мм) |
0,50; 2,00 0,63; 3,50 1,00; 6,80 1,50; 10,60 |
10,00 |
|
На прорыв листа Fu в kH (для шайбы 19 мм) |
0,50 0,75 1,00 |
3,84 4,50 5,88 |

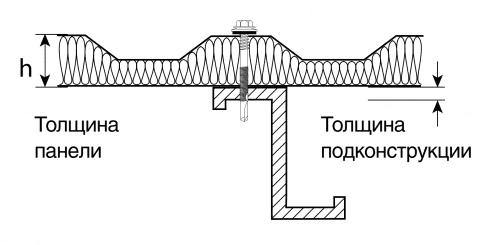

Саморезы для крепления сэндвич панелей на подконструкцию до 6 мм
Sc Scorpion (TM) | К Покрытие Kaitex | D3 Тип сверла | НТ Вторая резьба | 19 Диаметр шайбы
|
Наименование |
Ø шайбы, мм |
Ø шурупа, мм |
L шурупа, мм |
Т матер., мм |
|
SC K D 3 HT 19 5.5x90 |
19 |
5,5 |
90 |
30-70 |
|
SC K D 3 HT 19 5.5x105 |
105 |
45-85 |
||
|
SC K D 3 HT 19 5.5x130 |
130 |
50-110 |
||
|
SC K D 3 HT 19 5.5x150 |
150 |
70-130 |
||
|
SC K D 3 HT 19 5.5x180 |
180 |
100-160 |
||
|
SC K D 3 HT 19 5.5x230 |
230 |
150-210 |
|
Предельно допустимые нагрузки |
||
|
Вид нагрузки |
Толщина стали, T (t; T), мм |
Предельная нагрузка, кН |
|
На разрыв (ZB в кН) |
17,10 |
|
|
На срез (Qb в кН |
10,00 |
|
|
На вырыв Fz в kH сталь ST37 (350 H/мм) |
2,00 |
4,10 |
|
3,00 |
6,30 |
|
|
4,00 |
9,30 |
|
|
5,00 |
11,50 |
|
|
Поперечная нагрузка Fg в kH сталь ST37 (350H/мм) |
0,50 ; 2,00 |
3,00 |
|
0,63 ; 3,50 |
3,80 |
|
|
0,75 ; 4,00 |
5,40 |
|
|
1,00 ; 6,80 |
7,30 |
|
|
1,50 ; 10,60 |
10,80 |
|
|
На прорыв листа Fu в kH (для шайбы 19 мм) |
0,50 |
3,84 |
|
0,75 |
4,50 |
|
|
1,00 |
5,88 |
|

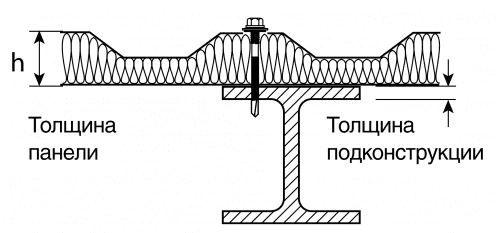

Саморезы для крепления сэндвич панелей на подконструкцию до 15 мм
Sc Scorpion (TM) | К Покрытие Kaitex | D6 Тип сверла | НТ Вторая резьба | 19 Диаметр шайбы
|
Наименование |
Ø шайбы, мм |
Ø шурупа, мм |
L шурупа, мм |
сверл., мм |
|
SC K D 6 HT 19 5.5x95 |
19 |
5,5 |
95 |
15-45 |
|
SC K D 6 HT 19 5.5x115 |
115 |
45-75 |
||
|
SC K D 6 HT 19 5.5x130 |
130 |
60-90 |
||
|
SC K D 6 HT 19 5.5x140 |
140 |
70-100 |
||
|
SC K D 6 HT 19 5.5x160 |
160 |
70-120 |
||
|
SC K D 6 HT 19 5.5x190 |
190 |
100-150 |
||
|
SC K D 6 HT 19 5.5x210 |
210 |
120-170 |
||
|
SC K D 6 HT 19 5.5x240 |
240 |
150-200 |
||
|
SC K D 6 HT 19 5.5x285 |
285 |
195-245 |
||
|
SC K D 6 HT 19 5.5x315 |
315 |
225-275 |
||
|
SC K D 6 HT 19 5.5x350 |
350 |
260-310 |
|
Предельно допустимые нагрузки |
||
|
Вид нагрузки |
Толщина стали, T (t; T), мм |
Предельная нагрузка, кН |
|
На разрыв |
18,20 |
|
|
На срез |
10,00 |
|
|
На вырыв Fz в Кн из бетона и кирпича* |
4,0 |
10,40 |
|
6,00 |
12,50 |
|
|
8,00 |
15,40 |
|
|
10,00 |
17,60 |
|
|
Поперечная нагрузка Fz в Кн сталь ST37(350H/мм) |
0,50 ; 4,00 |
10,00 |
|
0,63 ; 3,80 |
3,80 |
|
|
0,75 ; 4,20 |
4,20 |
|
|
1,00 ; 6,90 |
6,90 |
|
|
1,50 ; 10,8 |
10,8 |
|
|
На прорыв листа Fu в кН (для шайбы 19мм) |
0,50 |
3,84 |
|
0,75 |
4,50 |
|
|
1,00 |
5,88 |
|

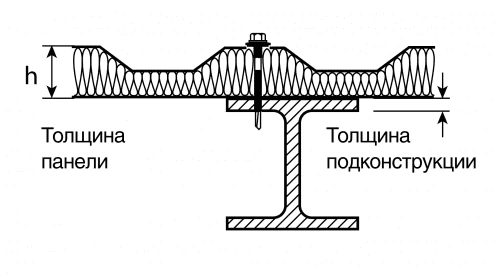

Саморезы для крепления сэндвич панелей на подконструкцию до 25 мм
S2 Scorpion (TM) | К Покрытие Kaitex | D10 Тип сверла | НТ Вторая резьба | 19 Диаметр шайбы
|
Наименование |
Ø шайбы, мм |
Ø шурупа, мм |
L шурупа, мм |
Т матер., мм |
|
S2 K D 10 HT 19 5.5x165 |
19 |
5,5 |
165 |
58-100 |
|
S2 K D 10 HT 19 5.5x185 |
185 |
78-120 |
||
|
S2 K D 10 HT 19 5.5x215 |
215 |
118-150 |
||
|
S2 K D 10 HT 19 5.5x265 |
265 |
168-200 |
|
Предельно допустимые нагрузки |
||
|
Вид нагрузки |
Толщина стали, T (t; T), мм |
Предельная нагрузка, кН |
|
На разрыв |
18,80 |
|
|
На срез (Qb в кН) |
10,00 |
|
|
На вырыв Fz в kH сталь ST37 (350 H/мм) |
6,00 |
12,50 |
|
8,00 |
15,40 |
|
|
10,00 |
17,60 |
|
|
25,00 |
18,20 |
|
|
Поперечная нагрузка Fg в kH сталь ST37 (350H/мм) |
0,50 ; 4,00 |
10,00 |
|
0,63 ; 3,80 |
3,80 |
|
|
0,75 ; 4,20 |
4,20 |
|
|
1,00 ; 6,90 |
6,90 |
|
|
1,50 ; 10,80 |
10,80 |
|
|
На прорыв листа Fu в kH (для шайбы 19 мм |
0,50 |
3,84 |
|
0,75 |
4,50 |
|
|
1,00 |
5,88 |
|
Саморезы для крепления сэндвич-панелей к бетонному основанию
Sc Scorpion (TM) | К Покрытие Kaitex | CON Шуруп для бетона | 19 Диаметр шайбы
|
Наименование |
Ø шайбы, мм |
Ø шурупа, мм |
L шурупа, мм |
Т матер., мм |
|
SC K CON 19 6.3x115 |
19 |
6,3 |
115 |
70 |
|
SC K CON 19 6.3x140 |
140 |
95 |
||
|
SC K CON 19 6.3x160 |
160 |
115 |
||
|
SC K CON 19 6.3x190 |
190 |
145 |
||
|
SC K CON 19 6.3x210 |
210 |
165 |
||
|
SC K CON 19 6.3x260 |
260 |
215 |
||
|
SC K CON 19 6.3x310 |
310 |
265 |
|
Предельно допустимые нагрузки |
||
|
Вид нагрузки |
Толщина стали, T (t; T), мм |
Предельная нагрузка, кН |
|
На разрыв |
17,80 |
|
|
На срез (Qb в кН) |
В25 |
11,00 |
|
На вырыв Fz в kH сталь ST37 (350 H/мм) |
В25 |
3,10 |
|
В50 |
4,20 |
|
|
кирпич |
2,20 |
|
|
плита |
2,50 |
|
|
На прорыв листа Fu в кН (для шайбы 19мм) |
0,50 |
4,04 |
|
0,75 |
5,88 |
|
* Примечание: Кирпич полнотелый; Плита 40 мм В25
